文丘里装置是半干法循环硫化床脱硫塔中常用也是关键的结构件。烟气从脱硫塔底部进入，然后经过文丘里装置对气流进行提速加强气流刚度，目的是使得进入脱硫塔床层的气流能够成功托起床层物料，并形成物料的湍流涌动状态。好的文丘里气流流场组织形态是泉涌状，即，中心气流柱较强，床层物料随中心气流上升，在脱硫塔主体区域烟气流速降低，物料也在塔壁区域回流，形成“环核流动”状态，物料形成内循环，与烟气中的硫化物进行反应，降低烟气硫含量，起到有效脱硫的目的。

目前，常规的文丘里装置由7个文丘里管组成，1个居中，6个环绕在中心文丘里管周围。然而，这种文丘里管对上游来流烟气的均匀性要求很高，在文丘里底部弯头内需要设置专门优化过的导流板，并且导流板形式及偏转角度设计不当便会使7个文丘里内的流速分布不均匀。根据大量工程项目案例仿真分析发现，7个文丘里管内即使存在较小的流量偏差，也会导致床层气流偏向一侧壁面，破坏 “环核流动状态”的同时，还会导致文丘里出口脱硫塔扩口段的灰分堆积，在塔内喷淋增湿的情况下，易造成塔壁板结，严重影响脱硫塔的正常运行。

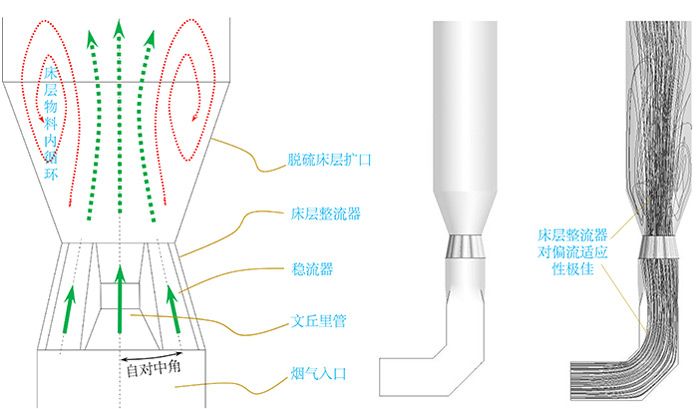

我公司自主设计的一种具有主气流自对中功能的半干法脱硫塔床层整流器，对来流适应性强，烟气偏流后经过床层整流器可以实现主气流自动对中的作用，确保烟气在脱硫塔内不发生偏流，形成良好的环核流动状态，保证脱硫效果。

实用新型专利：一种具有主气流自对中功能的半干法脱硫塔床层整流器；

软件著作权：半干法脱硫塔关键尺寸设计软件V1.0。
